Vier Größen von 4,3 bis 10,1 Zoll, resistiver oder kapazitiver Touch und drei Paketvarianten. Drag-and-drop-Oberflächendesign im Visual Screen Creator, TTL (UART) und optional RS485 (Modbus).
16 Modelle
16 Produkte angezeigt

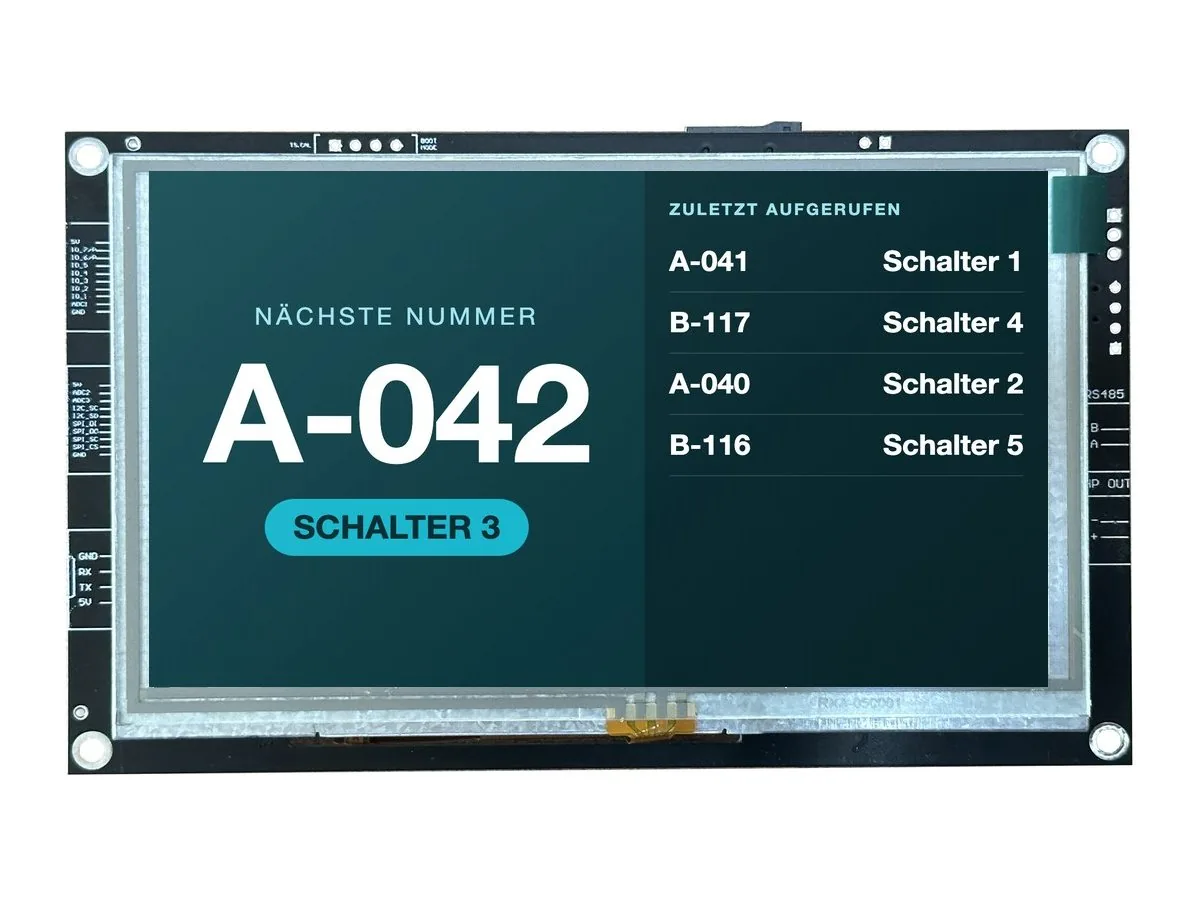

AIR800X480S70_E
AirHMI 7" Resistiv Elementary
AIR800X480S70_A
AirHMI 7" Resistiv Advanced

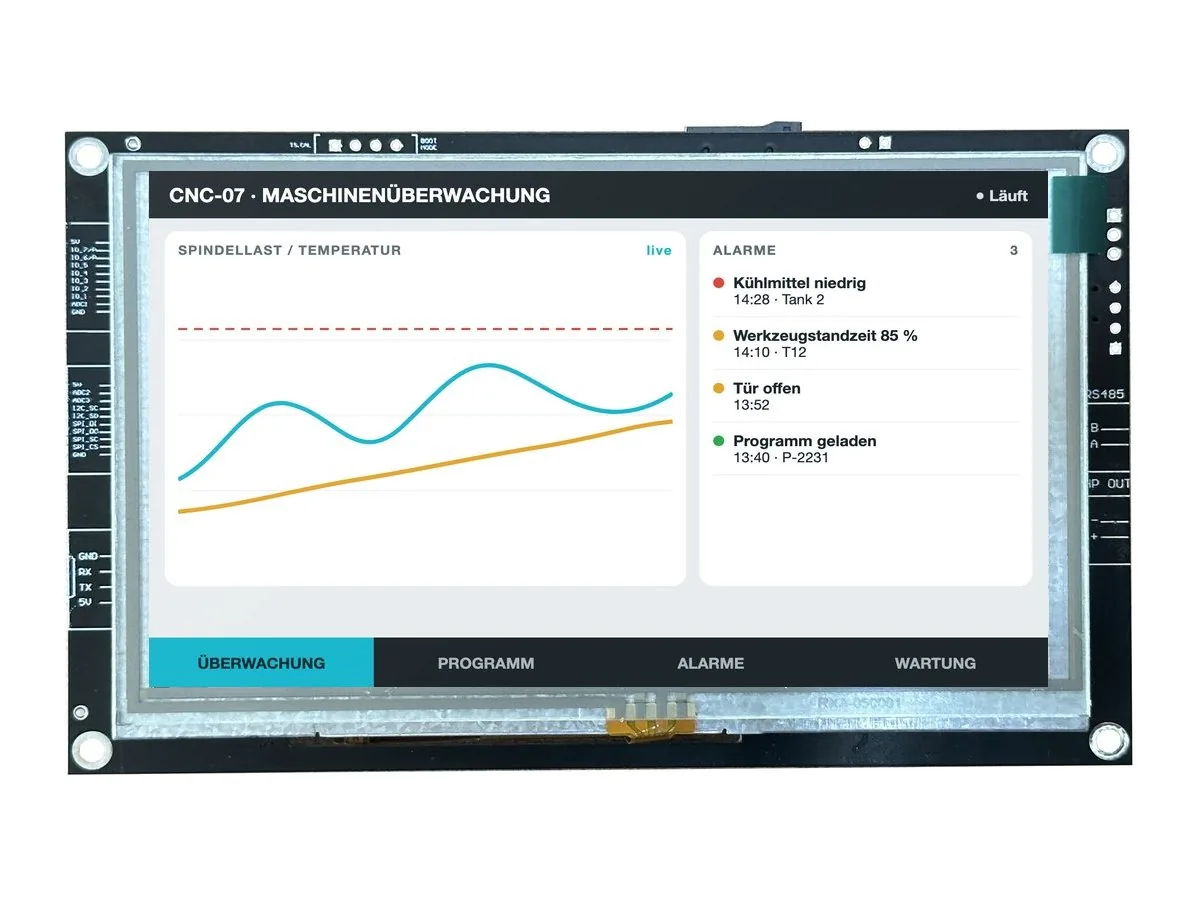

AIR800X480S70_I
AirHMI 7" Resistiv Industry
AIR800X480C70_A
AirHMI 7" Kapazitiv Advanced
AIR800X480C70_I
AirHMI 7" Kapazitiv Industry

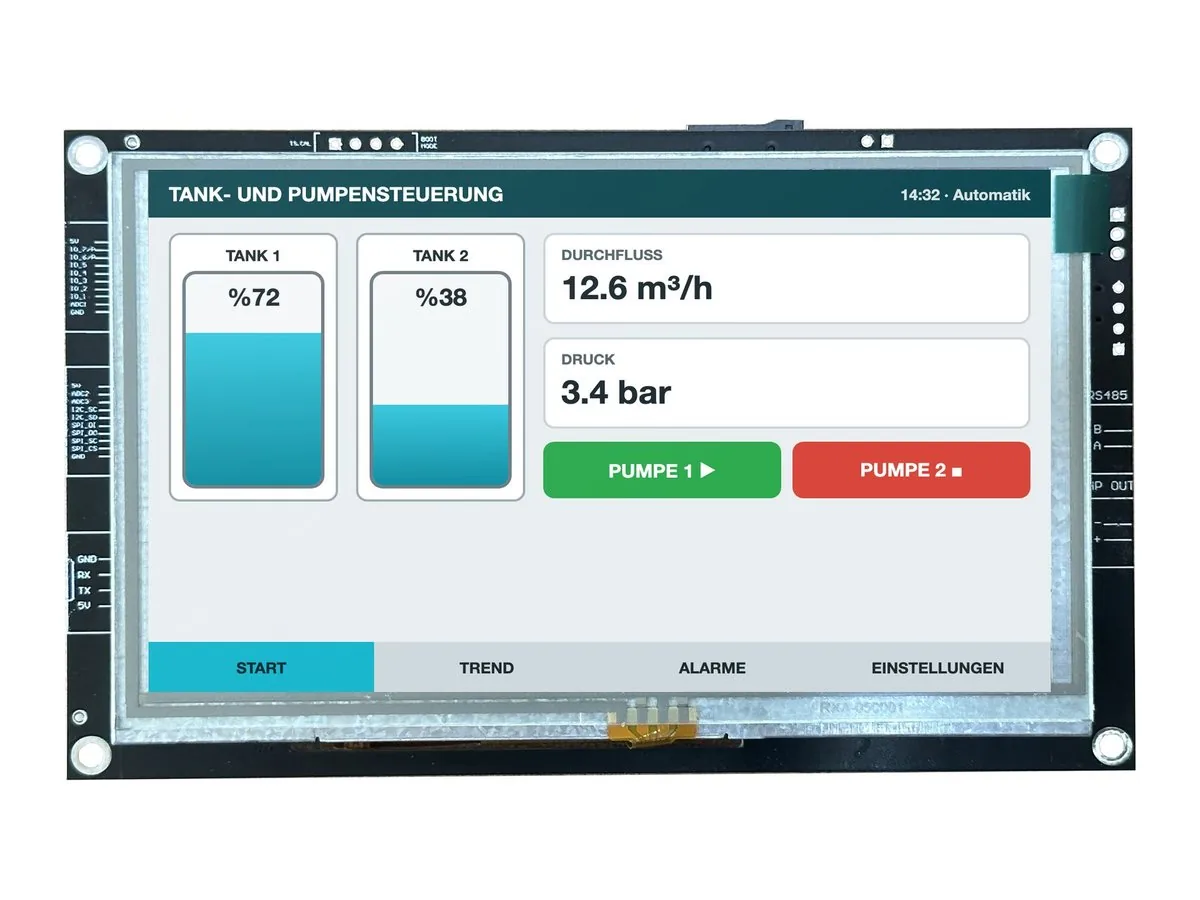

AIR1024X600S101_E
AirHMI 10,1" Resistiv Elementary

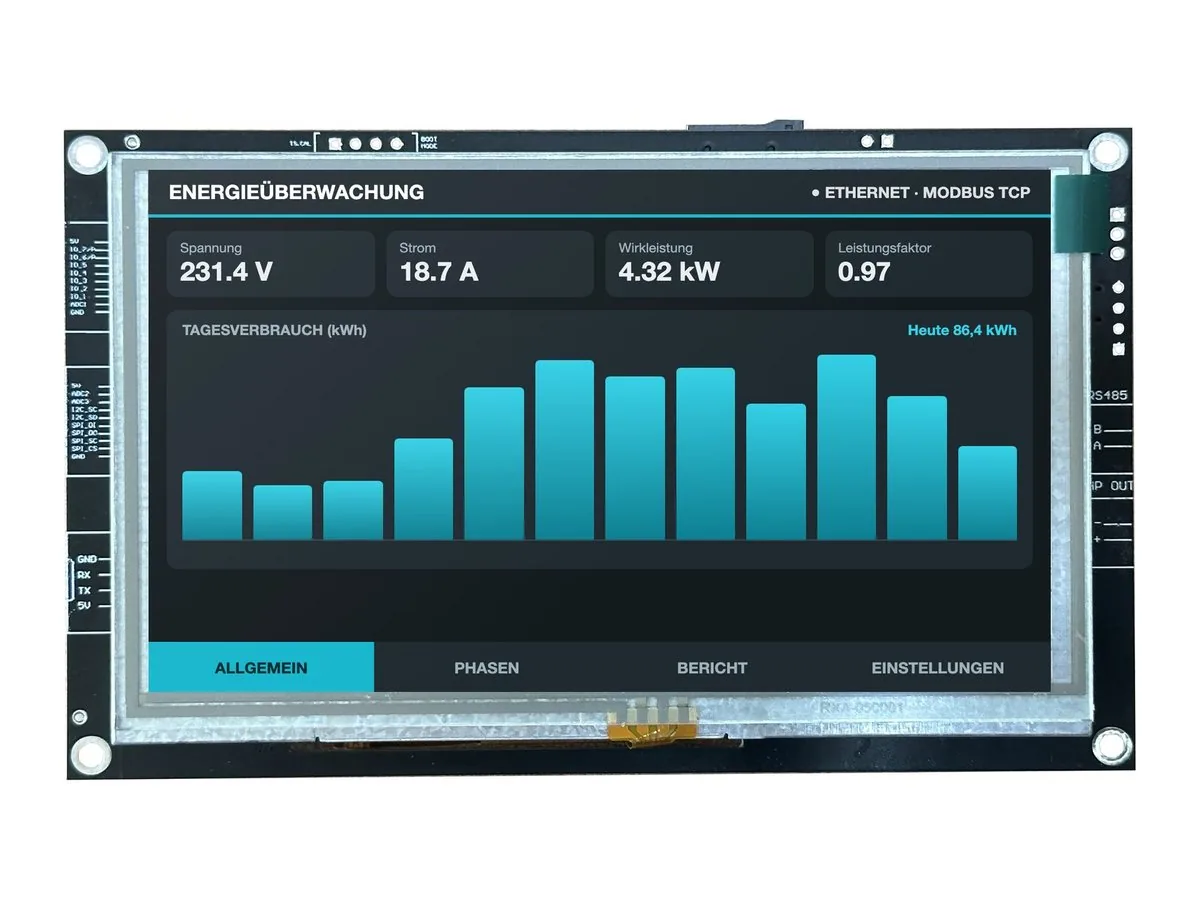

AIR1024X600S101_A
AirHMI 10,1" Resistiv Advanced
AIR1024X600S101_I
AirHMI 10,1" Resistiv Industry

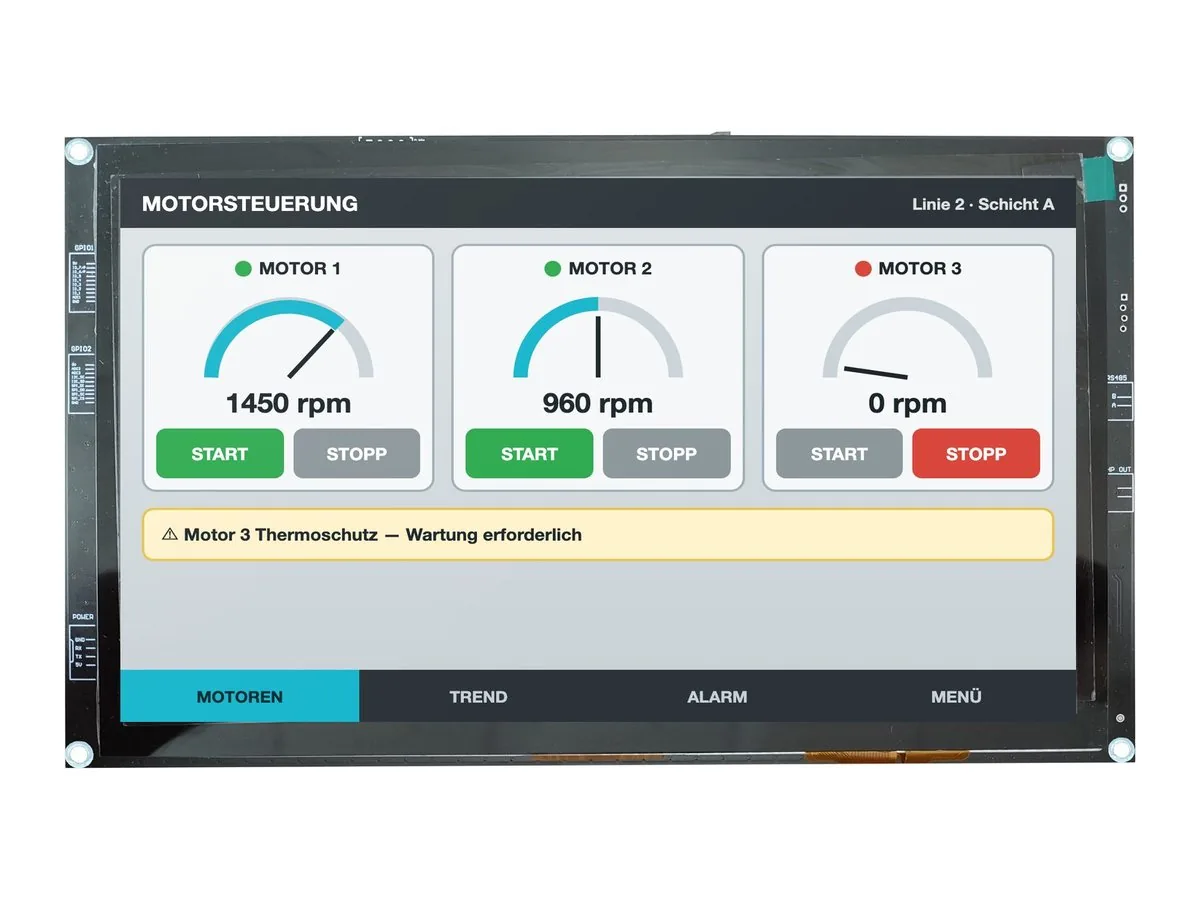

AIR1024X600C101_A
AirHMI 10,1" Kapazitiv Advanced
AIR1024X600C101_I
AirHMI 10,1" Kapazitiv Industry
Kein Modell entspricht den gewählten Merkmalen. Ändern Sie die Filter oder kontaktieren Sie uns.
Alle Größen gibt es als Elementary, Advanced und Industry; kapazitiver Touch ist bei den 7"- und 10,1"-Modellen Advanced / Industry verfügbar.
| Merkmal | Elementary | Advanced | Industry |
|---|---|---|---|
| Flash-Speicher | 16 MB | 32 MB | 32 MB |
| Prozessor / RAM | 200 MHz / 32 MB | 200 MHz / 32 MB | 200 MHz / 32 MB |
| TTL (UART) | |||
| RS485 (Modbus) | Optional | Optional | Optional |
| SD-Karte | |||
| GPIO | — | 5 | 5 |
| PWM / GPIO | — | 2 | 2 |
| ADC | — | 1 | 3 |
| 5-V-Ausgang | — | 1 | 2 |
| RTC | — | ||
| Integrierter Summer | — | ||
| I2C | — | — | 1 |
| SPI | — | — | 1 |
| Video- und Audiowiedergabe | — | — |
Platinenmaße in Millimetern. Montagezeichnungen stehen als PDF oder DXF zum Download bereit.
| Größe | Auflösung | Platinenmaß | Lochabstand | Aktive Fläche | Zeichnung |
|---|---|---|---|---|---|
| 4.3" | 480 × 272 | 120.06 × 74.01 | 113.60 × 67.60 | 105.50 × 67.20 | PDFDXF |
| 5" | 800 × 480 | 133.48 × 83.95 | 127.08 × 77.55 | 120.67 × 75.80 | PDFDXF |
| 7" | 800 × 480 | 180.97 × 107.31 | 174.90 × 101.60 | 164.90 × 100.00 | PDFDXF |
| 10.1" | 1024 × 600 | 258.00 × 152.00 | 251.60 × 145.60 | 235.00 × 143.00 | PDFDXF |
Die Touch-HMI-Displays der AirHMI-Serie sind Visualisierungslösungen für industrielle Automatisierungssysteme. In Größen von 4,3 bis 10,1 Zoll erhältlich, arbeiten sie dank benutzerfreundlicher Oberfläche und leistungsfähiger Hardware mit allen SPS-Marken zusammen. Die Pakete Elementary, Advanced und Industry lassen Sie nach Speicher-, I/O- und Kommunikationsbedarf wählen.
200-MHz-Prozessor, 32 MB RAM und 16 / 32 MB Flash
Kapazitiver Touch optional in 7" und 10,1"
Drag-and-drop-Design im Visual Screen Creator; bei Bedarf Programmierung in C
Anbindung an SPS und Feldgeräte über TTL (UART) und optional RS485 (Modbus)
Je nach Paket GPIO-, PWM-, ADC-, I2C- und SPI-Schnittstellen
AirHMI-Displays werden in der Türkei gefertigt und haben 2 Jahre Garantie
Nennen Sie uns Ihre Anforderungen an Größe, Touch und Anbindung; unser Engineering-Team empfiehlt die passende Konfiguration.
AirHMI-Displays gibt es in den Größen 4.3", 5", 7" und 10.1". Die Auflösung beträgt beim 4.3"-Modell 480 × 272, bei den 5"- und 7"-Modellen 800 × 480 und beim 10.1"-Modell 1024 × 600 Pixel.
Resistiver Touch reagiert auf Druck; da er mit Handschuhen und Stift bedienbar ist, ist er an Industriepanels verbreitet. Kapazitiver Touch reagiert wie beim Smartphone auf leichte Berührung und eignet sich besser für Multitouch. Die kapazitive Variante gibt es in 7" und 10.1".
Elementary ist das Basispaket mit TTL-(UART-)Kommunikation und 16 MB Flash-Speicher. Das Advanced-Paket bietet 32 MB Flash, eine Echtzeituhr (RTC), einen eingebauten Summer, 5 GPIO, 2 PWM und 1 ADC. Das Industry-Paket bietet zusätzlich 3 ADC, I2C, SPI sowie Video- und Audiowiedergabe.
Alle Modelle verfügen über TTL-(UART-)Kommunikation. RS485 (Modbus RTU) ist optional; ein mit der RS485-Option bestelltes Display wird direkt an SPS und Feldgeräte angeschlossen.
Die Oberfläche wird per Drag-and-drop in der kostenlosen Software AIRHMI Designer gestaltet; Komponentenereignissen kann C-basierter Code zugeordnet werden. Das Projekt lässt sich im Simulator am PC testen, bevor es auf das Gerät geladen wird.
Ja. Der Controller sendet kurze Textbefehle über UART an das Display, Bildschirmereignisse werden über dieselbe Leitung zurückgemeldet. Die AIRDUINO-Bibliothek enthält fertige Beispiele für Arduino, ESP32 und STM32.
AirHMI-Displays werden mit 5 VDC versorgt. AirHMI-Produkte werden in der Türkei gefertigt und haben 2 Jahre Garantie.
Displays können im Onlineshop von airhmi.com (Türkei) per Karte oder Überweisung gekauft werden; lagernde Artikel werden innerhalb von 1–3 Werktagen versandt. Für Mengenbestellungen, Lieferungen ins Ausland und projektspezifische Anforderungen fordern Sie bitte ein Angebot an.
