AirHMI Basic Control & Relay Board (220V 10A)

Ürün kodu: AIRBASIC2

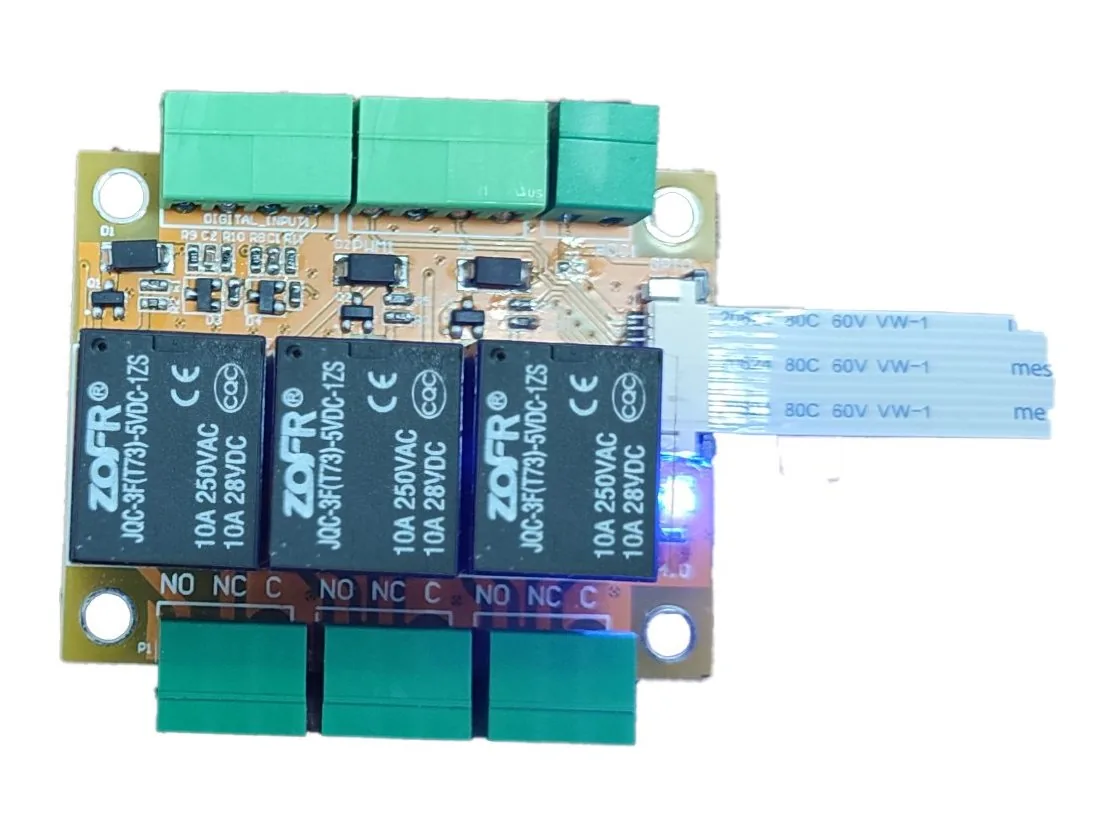

10 pin flat kablo ile AirHMI ekranlara bağlanan basit kontrol ve röle kartı: 3 röle (220V 10A), 2 dijital, 2 PWM ve 1 analog giriş. Enerjisini ekran kartından alır.

  • Röle3 × 220V 10A
  • Bağlantı10 pin flat kablo
  • BeslemeEkran kartından
1.344,00 TL KDV dahil · 1.120,00 TL + KDV
Stokta · 1–3 iş gününde kargoda
Teklif İste airhmi.com'da İncele

Ürün Hakkında

10pin Flat kablo ile AirHMI ekranlarınıza bağlayarak kolaylıkla kullanabileceğiniz basit kontrol ve röle kartıdır.

Bağlantı kolaylığı sağlar.

AirHMI Ekranınızın GPIO yapısıyla birebir uyumludur ve dışarıdan herhangi bir beslemeye ihtiyaç duymaz. Enerjisini ekran kartı üzerinden flat kablo aracılığıyla alır.

Herbir Röle için kontrol ledi bulunmaktadır.

Teknik Özellikler

Giriş / Çıkış

Röle3 × 220V 10A
Dijital giriş2
PWM giriş2
Analog (ADC) giriş1
Röle durum LED'i

Bağlantı ve Güç

Bağlantı10 pin flat kablo (AirHMI GPIO ile birebir uyumlu)
BeslemeEkran kartı üzerinden, harici besleme gerekmez

Kullanım ve Uyumluluk

Nerelerde kullanılır?

  • 220V yüklerin (motor, ısıtıcı, pompa) aç-kapa kontrolü
  • Buton, kapı ve limit anahtarı gibi dijital girişlerin okunması
  • Tek analog sensörün (ADC) ekrandan izlenmesi
  • Küçük makine ve cihaz otomasyonu

Sık sorulan sorular

Harici besleme gerekir mi?

Hayır. Kart enerjisini 10 pin flat kablo üzerinden AirHMI ekrandan alır.

Hangi AirHMI ekranlarla çalışır?

Kart ekranın GPIO yapısına bağlanır. GPIO; Advanced ve Industry paketlerinde bulunur, Elementary pakette bulunmaz.

1A ile 10A sürümü arasındaki fark nedir?

Giriş yapısı aynıdır; röle akım kapasitesi farklıdır. Daha yüksek akımlı yükler için 10A sürümü tercih edilir.
